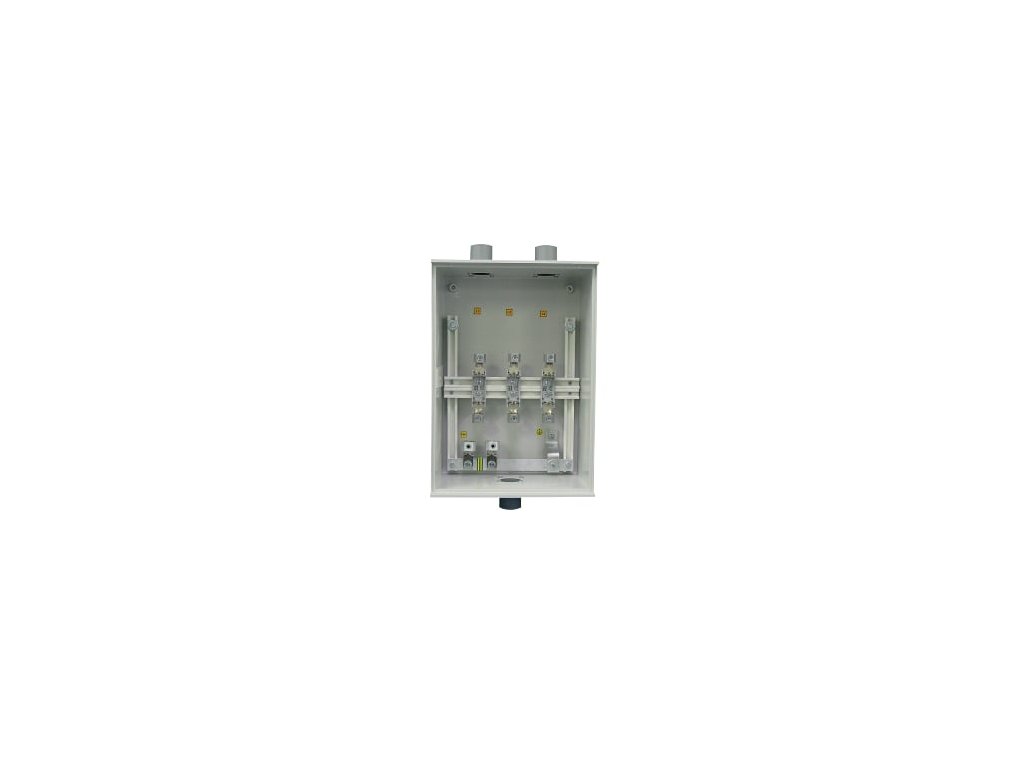

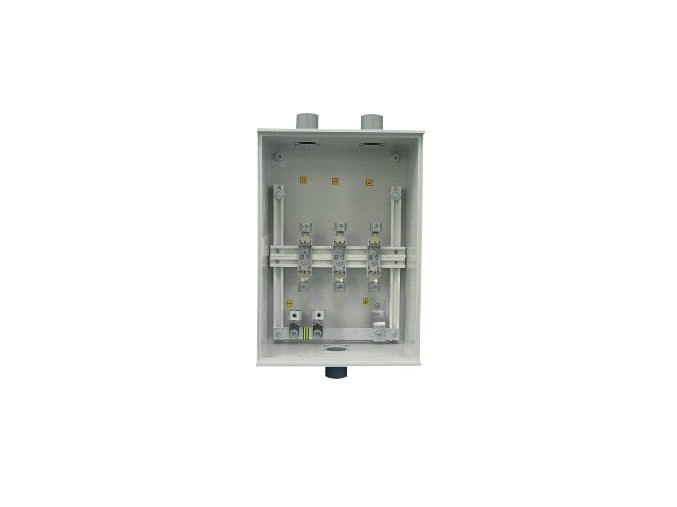

Plastový rozpojovací rozváděč SV100/NSV1V S3/4 1bod.
Popis

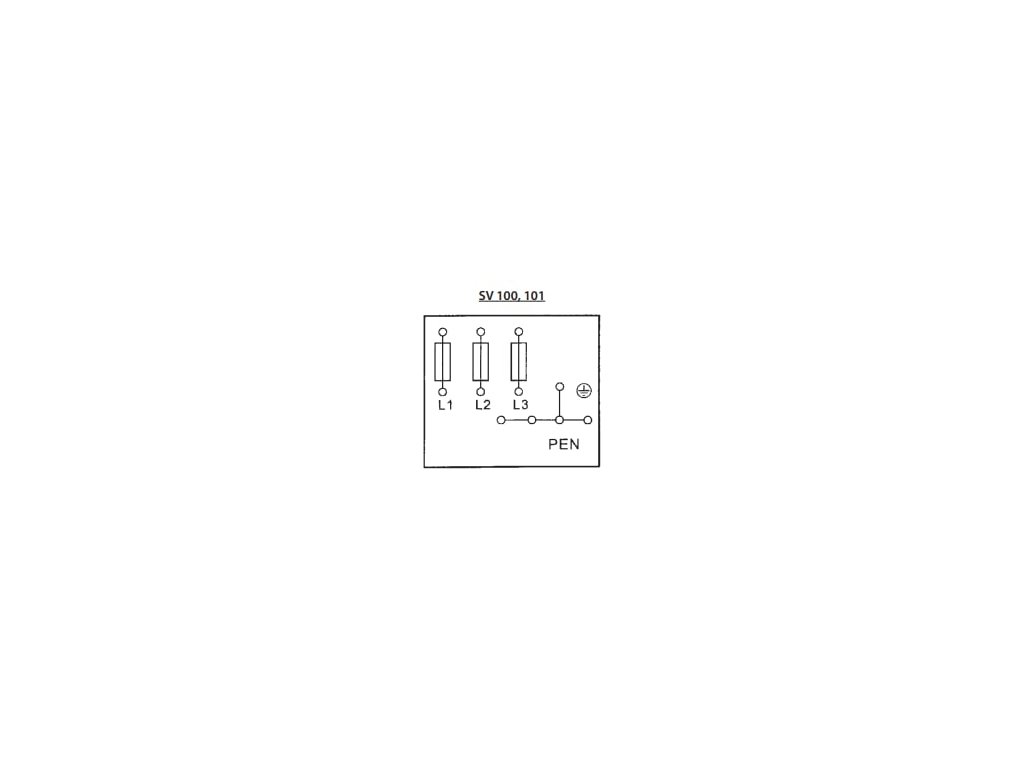

Skříně jsou vyrobeny v celoplastovém provedení z termosetu z SMC-prepreg materiálu, který je odolný proti povětrnostním vlivům, vodě a UV zářením. Prodloužení životnosti je navíc zajištěno UV ochranným nástřikem v barevném odstínu RAL7035. Materiál nepodléhá korozi, zachovává tvar, je nesnadno hořlavý kategorie B a samozhášivý. Vnitřní výzbroj - Pojistkové spodky i přípojnice PEN u skříní SV100 jsou opatřeny V-svorkami pro přímé připojení vodičů do průřezu 120 mm² na pojistkové spodky velikosti 00 pomocí třmenů. Pojistkové spodky jsou velikosti 00 do 160A. Maximální přípojný průřez přívod/vývod 120 mm². Plastové přípojkové skříně SV slouží pro rozpojení, rozbočování a jištění ve venkovních rozvodných sítích. Obsahuje 1xsadu pojistkových spodků vel.00, přípojnice PEN, svorka pro zemní vodič kruhového nebo obdélníkového průřezu a přístupnou spojku pro rozpojení vodičů PE a N pro bezpečné měření zemního odporu. Závěr rozváděčů je 1-bodový - jednoduchý závěr rozvodných zařízení pro odvětví energetiky dle ČSN 35 9754-příloha 1.
| Hmotnost | 9 kg |
| Distribuční síť | ČEZ/EG.D |
| Jmenovitý proud | 160 A |
| Montáž | na sloup |
| Druh rozváděče | DISTRIBUČNÍ - kabelová rozvodná skříň - rozpojovací jistící skříň |
| Distribuční síť | ČEZ/EG.D |
| Materiálové provedení | N - celoplastové provedení z termosetu |
| Typ skříně | S3/4 |
| Druh rozváděče | DISTRIBUČNÍ - kabelová rozvodná skříň -rozpojovací jistící skříň pro připojení vodičů do průřezu 240 mm2 |
| Jmenovitý kmitočet | 50 Hz |
| Průřez vodičů přívodu | 50 mm2 |
| Způsob připojení přívodu | P - konstrukční svorka, V praporec pojistkového spodku 00 |
| Způsob připojení vývodu | P - konstrukční svorka, V praporec pojistkového spodku 00 |
| Konstrukce | na sloup |
| Uzavírání dveří | 1 - jednoduchý závěr rozvodných zařízení pro odvětví energetiky dle ČSN 35 9754-příloha 1 |
| Jmenovitý proud | 160 A |
| Jmenovité napětí | 690 V |
| Stupeň krytí v uzavřeném stavu | IP 44 |
| Vypínací schopnost | 40 kA |
| Odolnost proti hoření | HB 40, VO |
| Počet pojistkových spodků | 1x sada poj.spodků vel.00 |
| Ochrana neživých částí | automatickým odpojením od zdroje |
| Způsob zajištění | pojistkové spodky velikosti 00 |

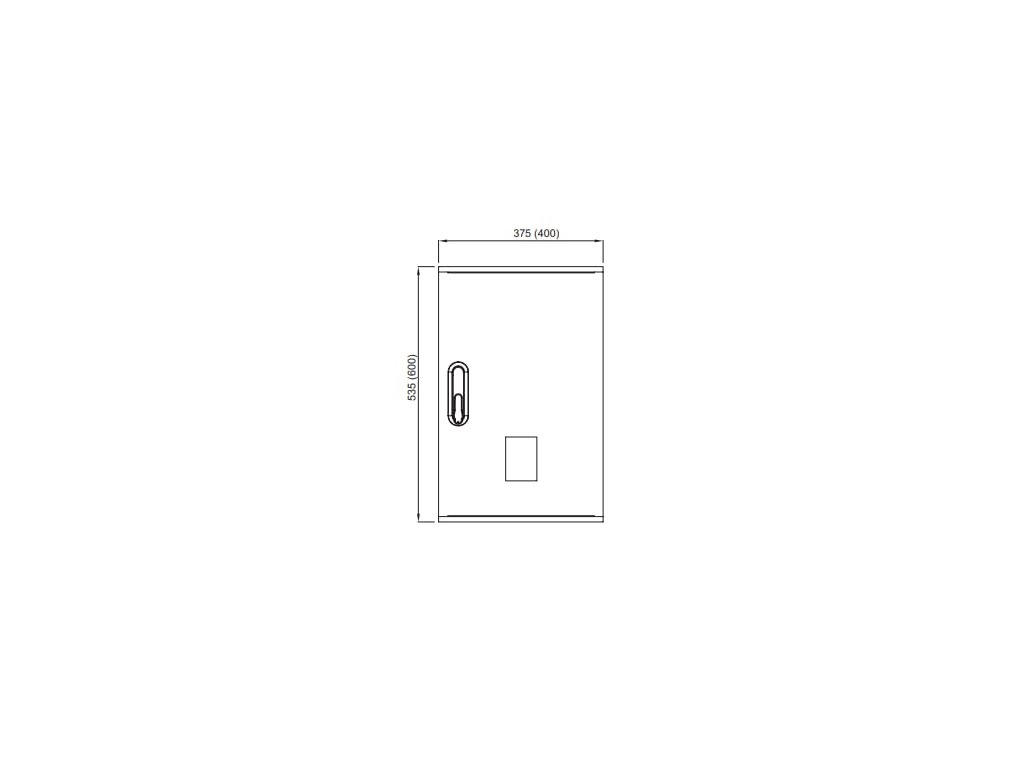

| Šířka | 400 mm |
| Hloubka | 220 mm |
| Výška | 600 mm |
